spacemap.online

Die erste Idee (2016 – 2018)

Die erste Begegnung mit dem Gaia-Projekt liegt für mich ungefähr im Jahr 2016. Ich war zwölf Jahre alt und fest entschlossen, irgendwann ein Praktikum beim DLR zu machen, wie unrealistisch das aus dieser Altersperspektive war, war mir damals noch nicht bewusst. Was zählte, war das Gefühl, dass es da draußen etwas gibt, das größer ist als der Alltag. Ich blätterte mich durch die Webseiten der ESA, der NASA und des DLR, und unter all den Erdbeobachtungs-Missionen wie Copernicus stieß ich irgendwann auf eine Mission, die nicht die Erde, sondern die Galaxie selbst kartieren wollte: Gaia ^[ESA].

Was mich an Gaia von Anfang an gepackt hat, waren weniger die Pressemitteilungen als die Visualisierungen. Die Bilder der ersten Sternkarten, dieser dichte, leuchtende Nebel aus Punkten, in dem jeder einzelne Punkt ein realer Stern war, wollte ich nicht nur anschauen, sondern darin herumlaufen können. Spielartig, explorativ, mit echten Daten. Da ich gerade meine erste Webseite gebaut hatte (ein katastrophal verschachteltes Konstrukt aus inline-styles und Table-Layouts), schien das Web der logische Ort dafür. Three.js hatte ich kurz zuvor entdeckt und war begeistert davon, mit ein paar Zeilen JavaScript eine 3D-Szene rendern zu können.

Aus dieser Mischung entstand die erste, naive Version von spacemap.online. Ich hatte kein Geld für einen vernünftigen Server, lud die Daten manuell in Form viel zu großer JSON-Dumps in den Browser, und meine Vorstellung von „Rendering“ war, jeden Stern als eigenes Mesh zu erzeugen. Das funktionierte für ein paar tausend Sterne, brach bei ein paar zehntausend in sich zusammen, und ab da war klar: das Projekt würde länger brauchen als ein Wochenende. Es blieb liegen, lebte aber im Hinterkopf weiter.

Pause und Wiederaufnahme (2025)

Zwischen der ersten Skizze und dem zweiten Anlauf liegen ungefähr sieben Jahre. Schulabschluss, der Wechsel an die RWTH Aachen, Maschinenbau, erste Berührungspunkte mit echter Softwareentwicklung in Studienprojekten, parallel ein paar Auftragsarbeiten im Web, genug, um aus einem Zwölfjährigen mit Three.js-Tutorial einen Studenten mit ungefähr funktionierender Vorstellung davon zu machen, was eine ordentliche Pipeline ist. Was vorher diffus war (räumliche Datenbanken, Streaming, effiziente Geometrie-Repräsentation, statistische Subtilitäten bei astrometrischen Daten), wurde greifbar.

2025 habe ich dann nicht nur die Webseite, sondern auch die Infrastruktur drumherum neu aufgesetzt. Ein eigener Cloud-Server hostet die PostgreSQL-Datenbank mit den Gaia-Daten, ein zweiter Server liefert das Frontend aus. Der entscheidende Unterschied zum ersten Versuch: die Daten leben jetzt serverseitig, der Browser bekommt nur das, was er gerade braucht, und die astronomischen Subtilitäten (Distanz-Schätzer, Parallaxen-Offset, Sample-Cuts) leben in einer reproduzierbaren Aufbereitungs-Schicht statt als ad-hoc-Filter im JavaScript.

Die Sonde und die Mission

Gaia ist die astrometrische Nachfolgemission von Hipparcos (1989–1993), mit dem Anspruch, etwa zwei Größenordnungen höhere Präzision auf die rund zehntausendfache Zahl an Sternen anzuwenden ^[Gaia16]. Gestartet am 19. Dezember 2013 von Kourou, beendete die Sonde am 27. März 2025 ihren regulären Beobachtungsbetrieb. Die endgültigen Datenveröffentlichungen DR4 (geplant gegen Ende 2026) und DR5 (nach 2030) stehen noch aus ^[ESA]; aktuell ist Gaia DR3 (Juni 2022) der referenzierte Datenstand.

Sitzort der Sonde ist der zweite Lagrange-Punkt L2 des Erde-Sonne-Systems, rund 1,5 Mio. km „hinter“ der Erde. L2 erlaubt eine konstante thermische Umgebung, weil Erde, Sonne und Mond aus Gaias Sicht jederzeit auf derselben Seite stehen und durch eine zehn Meter große Sonnenblende ausgeblendet werden können ^[Gaia16]. Diese thermische Stabilität ist Voraussetzung für die geforderte Mess-Präzision: bereits Mikrometer-Verformungen der optischen Bank würden die astrometrische Auflösung zerstören.

Das Herzstück ist die Doppelteleskop-Architektur. Zwei identische, off-axis montierte Spiegelteleskope mit effektiver Brennweite 35 m blicken in zwei Richtungen, deren optische Achsen einen festen Winkel, den Basic Angle von 106,5°, einschließen ^[Gaia16]. Beide Strahlengänge fallen auf dieselbe Fokalebene mit 106 CCD-Sensoren (zusammen rund ein Gigapixel). Während die Sonde mit 60 Bogensekunden pro Sekunde um ihre Achse rotiert, scannt die Fokalebene den Himmel im Time-Delayed-Integration-Modus: die Ladung in den Sensoren wandert synchron mit dem Sternenbild über die CCD-Fläche, sodass jeder Stern dort jeweils etwa 4,4 Sekunden integriert wird. Ein Laser-Interferometer überwacht parallel den Basic Angle auf Schwankungen unterhalb einer Mikrobogensekunde, Drift hier würde sich direkt als systematischer Parallaxen-Offset niederschlagen.

5-Parameter-Astrometrie

Das Endprodukt der Gaia-Astrometrie ist für jeden Stern ein Tupel aus fünf Parametern: zwei Winkel, Rektaszension α und Deklination δ zur Referenzepoche J2016.0, eine Parallaxe ϖ und zwei Eigenbewegungs-Komponenten μ_α* und μ_δ (in mas/Jahr). Diese fünf Größen werden in der Astrometric Global Iterative Solution (AGIS) ^[AGIS] gleichzeitig für alle Sterne und ein gemeinsames Referenzsystem bestimmt, eine gekoppelte Ausgleichsrechnung mit Milliarden Parametern, die mehrfach iteriert wird, bis sie konsistent ist. Das resultierende Referenzsystem (Gaia-CRF3) ist heute das genaueste optische Referenzsystem überhaupt und wird über mehrere tausend Quasare an das International Celestial Reference System (ICRS) angebunden.

Die Parallaxe selbst ist trigonometrisch trivial. Bei einer Basislinie von einer Astronomischen Einheit gilt:

d[pc] = 1 / ϖ[arcsec]

Ein Stern in 100 pc Entfernung hat eine Parallaxe von 10 mas, einer in 10 kpc nur noch 0,1 mas. Gaia erreicht für G ≈ 15-mag-Sterne Einzelmess-Präzisionen unter 0,5 mas und über die volle Missionsdauer kombinierte Werte um 25 μas ^[Gaia22]. Ein μas entspricht etwa dem Winkel, unter dem ein Ein-Cent-Stück auf der Mondoberfläche von der Erde aus erschiene, eine in der bodengebundenen Astronomie unerreichbare Skala, möglich nur dank L2-Umgebung und dem geometrisch erzwungenen Basic Angle.

Die Aufgabe von AGIS besteht darin, aus typischerweise 50–100 Einzelbeobachtungen pro Stern über die Missionsdauer, jede mit eigener Scan-Richtung und damit unterschiedlicher Sensitivität, die fünf Parameter zu rekonstruieren. Über ein Jahr beschreibt jeder Stern auf dem Himmel keinen Punkt, sondern eine charakteristische Bahn: eine kleine Ellipse aus der Parallaxe (Schließung über sechs Monate) plus eine lineare Drift aus der Eigenbewegung. Aus dem zeitlichen Muster lassen sich beide Beiträge sauber trennen. Das eingebaute Selbstkonsistenz-Problem, wie eich man ein Referenzsystem, wenn alle Sterne sich bewegen?, wird durch die quasi-stationären Quasare gelöst, deren Eigenbewegung definitionsgemäß null ist.

Photometrie und Spektroskopie

Neben der Astrometrie liefert Gaia für jeden Stern photometrische Messungen in drei Bändern. Das G-Band ist breitbandig und deckt das gesamte sichtbare Spektrum von etwa 330 nm bis 1050 nm ab, das primäre Helligkeitsband mit Millimagnituden-Präzision. Zusätzlich werden die blaue Komponente (BP, 330–680 nm) und die rote Komponente (RP, 640–1050 nm) durch zwei niedrig-auflösende Prismen-Spektrographen getrennt aufgezeichnet. Die Differenz BP − RP definiert einen Farbindex, der direkt mit der effektiven Oberflächentemperatur T_eff korreliert: heiße O- und B-Sterne haben BP − RP ≈ −0,3 mag, kühle M-Zwerge gehen bis BP − RP ≈ 3 mag und darüber.

Echte spektroskopische Information stammt vom Radial-Velocity Spectrometer (RVS) ^[RVS], einem mittel-auflösenden Spektrographen (R ≈ 11.500) im Bereich 845–872 nm, optimiert auf das Calcium-Triplett. Aus dessen Doppler-Verschiebung leitet die Pipeline radiale Geschwindigkeiten ab, allerdings nur für die rund 33 Millionen hellsten Sterne (G ≲ 14) ^[Gaia22]. Erst zusammen mit den fünf astrometrischen Parametern ergibt die radiale Geschwindigkeit den vollständigen sechsdimensionalen Phasenraum-Vektor (Position + Geschwindigkeit) eines Sterns, die Grundlage praktisch aller dynamischen Studien der Milchstraße seit DR3.

DR3 stellt darüber hinaus für rund 470 Millionen Sterne abgeleitete astrophysikalische Parameter bereit, bestimmt durch die Apsis-Pipeline ^[Apsis] aus den niedrig-aufgelösten BP/RP-Spektren: T_eff, Oberflächengravitation log g, Metallizität [M/H], interstellare Extinktion A_G. Für eine Untermenge, Sterne mit hinreichender Photometrie und sinnvollen Priors, werden zusätzlich Sternmassen, Radien und Alter geschätzt. Damit wird aus dem ursprünglich rein astrometrischen Datensatz ein Hertzsprung-Russell-Atlas mit physikalisch kalibrierten Achsen ^[HR].

Entfernungsbestimmung, die unterschätzt schwierige Frage

Eine Frage, die bei Gaia oberflächlich trivial wirkt und in der Praxis erstaunlich tief geht, ist die Entfernungsbestimmung. Die naive Vorschrift d = 1/ϖ funktioniert nur, solange ϖ deutlich größer als seine Unsicherheit σ_ϖ ist, was bei einem Großteil der Sterne im Datensatz nicht der Fall ist. Sobald σ_ϖ/ϖ wächst, wird der Kehrwert zu einer schiefen Schätzung: der sogenannte Lutz-Kelker-Bias führt systematisch zu unterschätzten Entfernungen, weil die Verteilung der Parallaxen-Messfehler in einen logarithmischen Distanzraum nicht symmetrisch übersetzt.

Die heute akzeptierte Lösung ist die Bayes'sche Distanzschätzung mit astrophysikalischem Prior. Der Bailer-Jones-Catalog ^[BJ21] verwendet eine empirische Distanzverteilung der galaktischen Sternpopulation als Prior und kombiniert sie sternweise mit dem Gaia-Parallaxen-Likelihood. Das Ergebnis sind zwei Distanzschätzer, eine rein geometrische und eine photogeometrische (zusätzlich konditioniert auf G-Magnitude und Farbe), beide mit unteren und oberen Konfidenz-Quantilen. Sie sind heute der Standard für jede ernsthafte Auswertung.

Hinzu kommt ein globaler Parallaxen-Zero-Point: Gaia DR3 zeigt einen systematischen Offset von im Mittel rund −17 μas (Sterne erscheinen also leicht weiter weg als wahr gemessen), abhängig von Magnitude, Farbe und ekliptikaler Breite ^[Gaia22]. Wer Distanzen unkorrigiert nimmt, baut diesen Offset in jedes Folge-Ergebnis ein.

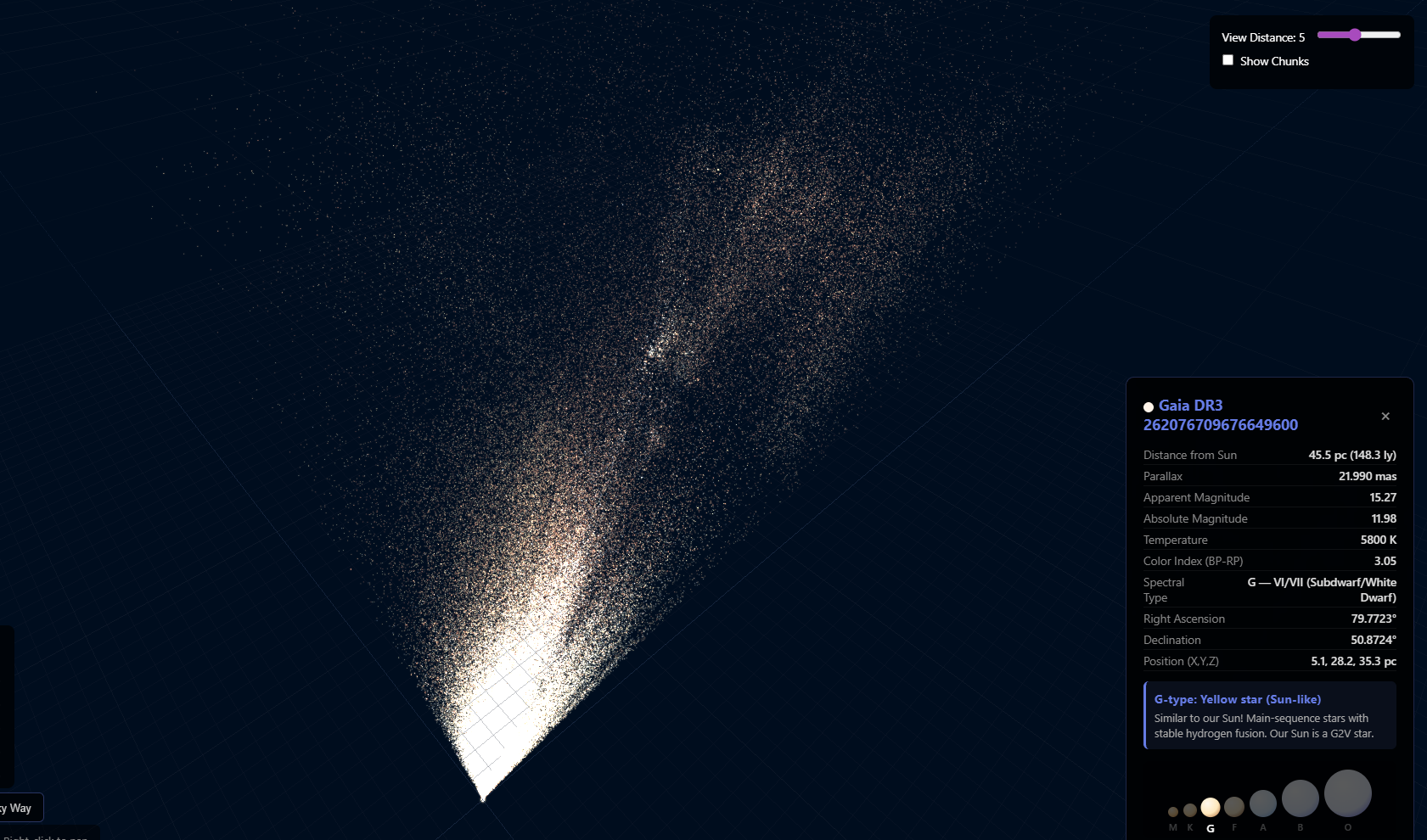

Für spacemap.online ist all das relevant, weil der Datensatz auf „die Million der Sonne nächstgelegenen Sterne“ reduziert wird, nächstgelegen heißt: niedrige Distanz, hohe Parallaxe, kleine relative Unsicherheit. In diesem Regime ist der naive 1/ϖ-Schätzer wieder gut, und die Bailer-Jones-Distanzen weichen kaum von ihm ab. Sobald die Karte größere Distanzen einbeziehen soll, wird das Distanz-Modell aber zum zentralen Designentscheid, sonst rendert man systematische Artefakte als Sterne. Konkret läuft die Aufbereitung über ADQL-Queries gegen das Gaia-Archiv, danach in einer Postgres-Instanz auf eigenem Server, Endformat ein Float32-Buffer für Three.js. Mehr Kapitel braucht das nicht.

Time-Travel: Eigenbewegungen in der Praxis

Ein Detail, das in Bildern selten auftaucht, aber das Fundament jeder dynamischen Milchstraßen-Studie bildet: Sterne stehen nicht still. Was wir als „Sternbilder“ kennen, ist eine Momentaufnahme der letzten paar Jahrtausende. Über zehn- oder hunderttausend Jahre löst sich jede vertraute Konstellation auf. Gaia liefert für nahezu jeden Stern eine präzise Eigenbewegung, daraus kann man die Sternenkarte über die Zeit extrapolieren, vorwärts wie rückwärts. Das ist eine der schönsten Konsequenzen aus DR3, und sie ist im wahrsten Sinne spielbar.

Was darüber hinaus aussteht: Farbkodierung über BP − RP statt nur Helligkeit, damit im Atlas Sterntypen statt nur Punkthelligkeit sichtbar werden. Labels für bekannte Sterne (Bayer- und HD-Bezeichnungen, Sirius, Beteigeuze, Wega). Ein Overlay bestätigter Exoplaneten aus dem NASA Exoplanet Archive. Eine ehrlichere Behandlung der astrometrischen Unsicherheiten, etwa als Konfidenz-Ellipsoide statt einzelner Punkte. Und weitere Sandboxes direkt auf dieser Seite, Scan-Law, HR-Diagramm, BP/RP-Spektrum-Synthese. Das ist die aktuelle Baustellen-Liste.
